1968 Camaro Historic Transam Racing Car製作 2022 #23

ｳｫｰﾀｰﾎﾟﾝﾌﾟを取り付けます。

ﾛｰﾗｰｶﾑが前後に動かない様にCam Button（ｶﾑのFr側とﾀｲﾐﾝｸﾞﾁｪｰﾝｶﾊﾞｰの間に入れるﾍﾞｱﾘﾝｸﾞです)を

使用していますのでｳｫｰﾀｰﾎﾟﾝﾌﾟの下側にｲﾝｽﾄｰﾙされているｽﾄｯﾊﾟｰﾎﾞﾙﾄを調整してﾛｯｸします。

ﾊﾞﾙﾌﾞｸﾘｱﾗﾝｽの調整しようとして 眺めていたら....

ｴﾝｼﾞﾝｽﾀﾝﾄﾞの首がたれて傾いている気がしたので

角材を切って 重量を支える支柱を製作しました。

ﾍｯﾄﾞだけで50kg弱は重いですよね〜!?

#ADV1968Camaro

#SVRA #SCCA

#HistoricTransamRacing

#302RacingEngine

#DUNTOV

#AProtor

#302ｴﾝｼﾞﾝ

#3inchｽﾄﾛｰｸ

#TOEperformanceProducts

#Mooneyes

#消火ｼｽﾃﾑ装着

#ﾚｰｽｴﾝｼﾞﾝ製作

#ﾆｰﾄﾞﾙﾛｰﾗｰｶﾑﾍﾞｱﾘﾝｸﾞ

#ﾊﾟｳﾀﾞｰｺｰﾄ

#ARP #ATI #CROWER

#CMPcams #Royalpurple

#TDmachineProducts

#自分でDriving出来る内に完成させたい

#BuildinJapanで自分で製作したｱﾒﾘｶ車で参戦

#ｱﾒ車ﾊﾞｶ一代

#まってろAmerica

#ADV #yokohama #Japan

1968 Camaro Historic Transam Racing Car製作 2022 #22

　　　　

　　Rocker Arms組み込む作業です。

T&D Machine products製のｼｬﾌﾄﾛｯｶｰｱｰﾑをします。

　

全てのPartsを洗浄点検。

Stand height gageを使用してﾌﾟｯｼｭﾛｯﾄﾞの頭の高さとｼｬﾌﾄの位置を計測して

何れぐらいのｼﾑが必要かを計測してからｼﾑを入れて、

　

ｼｬﾌﾄをﾍｯﾄﾞに仮装着します。

　

ﾛｯｶｰｱｰﾑを入れてみて ﾊﾞﾙﾌﾞｽﾃﾑのｾﾝﾀｰにﾛｰﾗｰが当たる様に調整。

ﾛｯｶｰｱｰﾑを再度脱着して ｼｬﾌﾄを規定ﾄﾙｸで装着します。

　

ﾛｯｶｰｱｰﾑもﾌﾟｯｼｭﾛｯﾄﾞの当たりを確認しながらﾏｳﾝﾄしていきます。

　　　

#ADV1968Camaro

#SVRA #SCCA

#HistoricTransamRacing

#302RacingEngine

#DUNTOV

#AProtor

#302ｴﾝｼﾞﾝ

#3inchｽﾄﾛｰｸ

#TOEperformanceProducts

#Mooneyes

#消火ｼｽﾃﾑ装着

#ﾚｰｽｴﾝｼﾞﾝ製作

#ﾆｰﾄﾞﾙﾛｰﾗｰｶﾑﾍﾞｱﾘﾝｸﾞ

#ﾊﾟｳﾀﾞｰｺｰﾄ

#ARP #ATI #CROWER

#CMPcams #Royalpurple

#TDmachineProducts

#自分でDriving出来る内に完成させたい

#BuildinJapanで自分で製作したｱﾒﾘｶ車で参戦

#ｱﾒ車ﾊﾞｶ一代

#まってろAmerica

#ADV #yokohama #Japan

1968 Camaro Historic Transam Racing Car製作 2022 #21

　

Roller Lifterを組み込む準備です。 白ｶﾞｽに浸けて内部まで、洗浄です。

　

ｱｯｾﾝﾌﾞﾘｰ用のｵｲﾙ(ADVではRoyalpurple MAX-Tuffを使用しています)を塗布してｲﾝｽﾄｰﾙです。

　　　　　　　　

Purhrodsの準備です。

ﾛｯﾄﾞも朝から白ｶﾞｽに浸け込んでおきました。

内部のｺﾞﾐや錆びがないか？

　

ぴったりｻｲｽﾞの溶接棒などを通して『ｶｼｬｶｼｬ』⇒洗浄

⇒ｴｱｰﾌﾞﾛｰ(反対側に白ｳｴｽを用意しておいて)

⇒汚れが出て来なくなるまで ひたすら繰り返します

⇒ﾊﾟｰﾂｸﾘｰﾅｰを内部に吹いて出てくる霧の状態がすこぶる快調!?

になれば合格です。 x16本。

　

とても時間がかかる作業です。

#ADV1968Camaro

#SVRA #SCCA

#HistoricTransamRacing

#302RacingEngine

#DUNTOV

#AProtor

#302ｴﾝｼﾞﾝ

#3inchｽﾄﾛｰｸ

#TOEperformanceProducts

#Mooneyes

#消火ｼｽﾃﾑ装着

#ﾚｰｽｴﾝｼﾞﾝ製作

#ﾆｰﾄﾞﾙﾛｰﾗｰｶﾑﾍﾞｱﾘﾝｸﾞ

#ﾊﾟｳﾀﾞｰｺｰﾄ

#ARP #ATI #CROWER

#CMPcams #Royalpurple

#自分でDriving出来る内に完成させたい

#BuildinJapanで自分で製作したｱﾒﾘｶ車で参戦

#ｱﾒ車ﾊﾞｶ一代

#まってろAmerica

#ADV #yokohama #Japan

1968 Camaro Historic Transam Racing Car製作 2022 #19

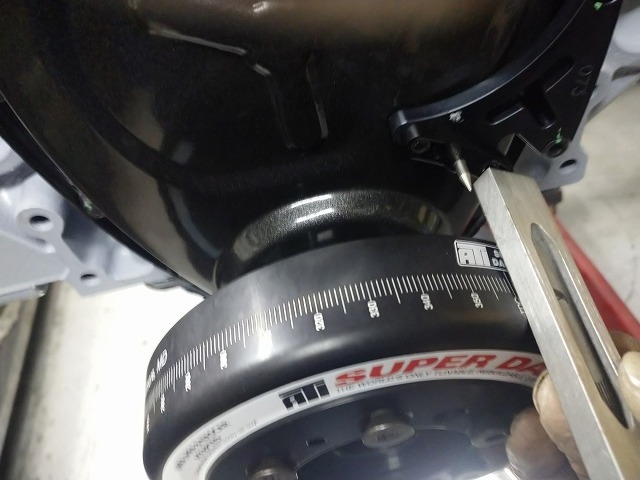

正確なﾀｲﾐﾝｸﾞﾏｰｸが必要なのでﾋﾟｽﾄﾝTDCを測定してﾀﾞﾝﾊﾟｰの表示にﾀｲﾐﾝｸﾞﾏｰｸを合わせておきます。

(ﾆｰﾄﾞﾙがｽﾗｲﾄﾞ可能になっています)

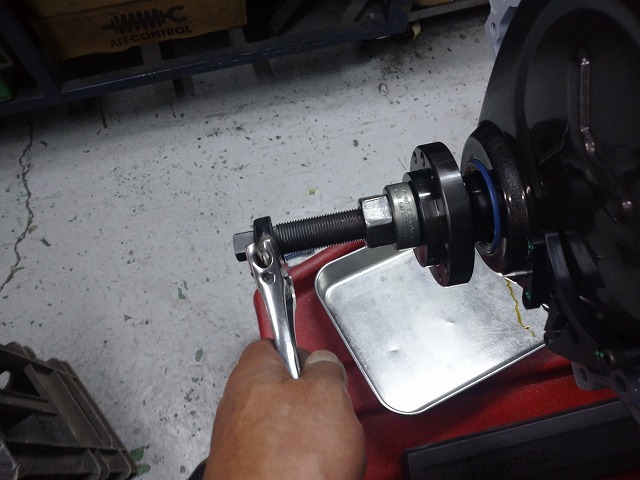

専用Toolsでﾀﾞﾝﾊﾟｰを装着。

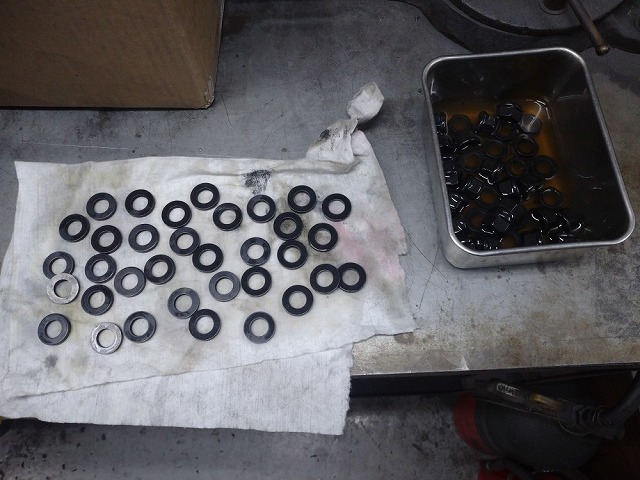

ARPのｼﾘﾝﾀﾞｰﾍｯﾄﾞﾎﾞﾙﾄ&ﾜｯｼｬｰ、ﾅｯﾄを白ｶﾞｽに浸けて洗浄、

乾燥したらｼﾘﾝﾀﾞｰﾌﾞﾛｯｸに装着します。

#ADV1968Camaro

#SVRA #SCCA

#HistoricTransamRacing

#302RacingEngine

#DUNTOV

#AProtor

#302ｴﾝｼﾞﾝ

#3inchｽﾄﾛｰｸ

#ｸﾗﾝｸｼｬﾌﾄ加工

#TOEperformanceProducts

#RondevisRadiator

#Mooneyes

#Wildman

#ﾗｼﾞｴﾀｰｼｭﾗｳﾄﾞ製作

#消火ｼｽﾃﾑ装着

#ﾚｰｽｴﾝｼﾞﾝ製作

#ﾆｰﾄﾞﾙﾛｰﾗｰｶﾑﾍﾞｱﾘﾝｸﾞ

#ﾊﾟｳﾀﾞｰｺｰﾄ

#ARP #ATI

#自分でDriving出来る内に完成させたい

#BuildinJapanで自分で製作したｱﾒﾘｶ車で参戦

#ｱﾒ車ﾊﾞｶ一代

#まってろAmerica

#ADV #yokohama #Japan

1968 Camaro Historic Transam Racing Car製作 2022 #18

ｶﾑｽﾌﾟﾛｹｯﾄ ﾎﾞﾙﾄのﾛｯｸﾌﾟﾚｰﾄをﾛｯｸ。

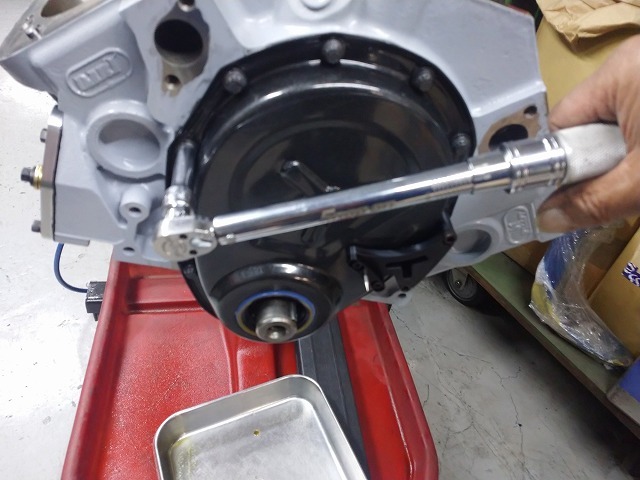

ﾀｲﾐﾝｸﾞﾁｪｰﾝｶﾊﾞｰにFrｼｰﾙをｲﾝｽﾄｰﾙしてｶﾊﾞｰの装着です。

E/G内部をしたから再度Check。

ｵｲﾙﾊﾟﾝ内部&3本のｻｸｼｮﾝﾊﾟｲﾌﾟ内部を徹底洗浄。

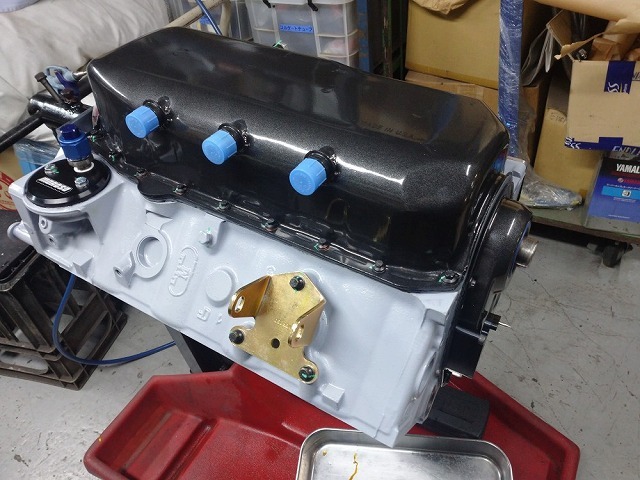

ﾊﾞｯﾌﾙﾌﾟﾚｰﾄをｲﾝｽﾄｰﾙしてｵｲﾙﾊﾟﾝの装着です。

Oil filter Block of PLATE&Motor Mountを装着しておきます。
